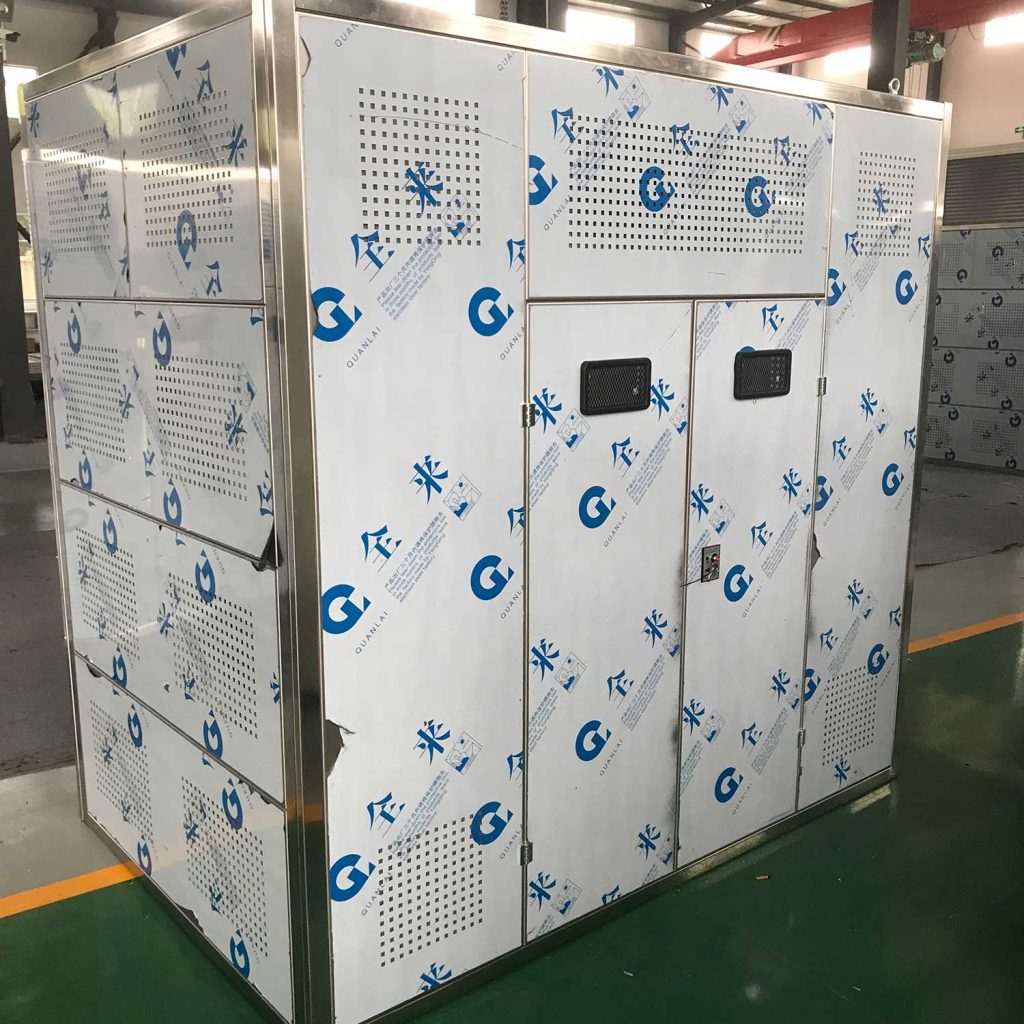

干式变压器外壳

干式变外壳

干式变压器外壳主要用于运行变压器现场的安全防护。避免因为小动物等异物进入变压器引起运行事故。可有效保护人身安全并起一定的电磁屏蔽作用。
按结构材料不同分为：铝合金磨花板变压器外壳，不锈钢变压器外壳和钢板，喷涂变压器外壳三大类。
按使用场合不同：分户内干式变压器外壳和户外干式变压器外壳两种。
防护等级分为：IP20,IP21,IP23,IP30,IP31,IP33等多种规格。

干式变压器外壳防护等级分类说明

1. IP20 可防止直径大于12.5mm的球形异物进入，为带电部分提供安全屏障；
2. IP21 具备IP20性能，同时可防止垂直水滴进入；
3. IP23 具备IP20性能，同时可防止与垂直线成60°角范围内的淋水进入；
4. IP30 可防止直径大于2.5mm的球形异物进入；
5. IP31 具备IP30性能，同时可防止垂直水滴进入；
6. IP33 具备IP30性能，同时可防止与垂直线成60°角范围内的淋水进入；
7. IP40 可防止直径大于1mm的线状物体进入，具有防尘效果 。

生产方案

1.  根据用户的变压器外形尺寸常规设计生产；
2. 根椐客户提供的图纸和具体要求订做；

干式变压器外壳的作用

干式变压器一般是在很高的电压下使用，所以需要给干式变压器套上一个用于安全防护的外壳，来确保干式变压器的运行安全及操作人员的安全。

干式变压器的外壳的作用主要是用于干式变压器使用中的安全防护。干式变压器外壳能够有效防止异物在干式变压器运行过程中的涉入，且具有良好的散热功能，能保证干式变压器高效，稳定、连续、可靠安全的供电效用的发挥，应用价值逐渐凸显。

干式变压器外壳的材料选用

不锈钢干式变压器外壳

干式变压器外壳普遍采用不锈钢、铝合金、钢板等材料。常用的不锈钢牌号有201和304等。201不锈钢抗腐蚀性能稍差，室外环境易生锈；304不锈钢具有很好的抗腐蚀性能，可以用在室外；316不锈钢抗腐蚀性能更好，价格更高，一般应用在特别恶劣的环境中。

铝合金干式变压器外壳

铝合金导热性能优良，强度稍差。钢板常用冷轧钢板，干式变压器外壳加工，经喷塑或喷漆处理，能与开关柜颜色一致，强度也比较好，价格低，但制作周期较长。设计时，可根据用户经济情况、使用环境等选用合适材料。

变压器外壳的材料选用

干式变压器外壳普遍采用不锈钢、铝合金、钢板等材料。常用的不锈钢牌号有201和304等。201不锈钢抗腐蚀性能稍差，室外环境易生锈；304不锈钢具有很好的抗腐蚀性能，可以用在室外；316不锈钢抗腐蚀性能更好，价格更高，一般应用在特别恶劣的环境中。

铝合金导热性能优良，强度稍差。钢板常用冷轧钢板，干式变压器外壳加工，经喷塑或喷漆处理，能与开关柜颜色一致，强度也比较好，价格低，但制作周期较长。设计时，可根据用户经济情况、使用环境等选用合适材料。

干式变压器壳底座

干式变压器壳底座使用优质槽钢焊接成底座本体，底板设置两个支撑柱用以承托变压器本体。机械强度高，通用性强。四周平整美观，与外壳可以紧密连接，密封性提高。底板表面焊接防鼠板，可有效防止小动物等进入提高了安全性，故障率低。同时保证通风的效果和降低变压器运行时产生的噪音。
